热久久这里都是精品_欧美一级淫片007_九色论坛_狠狠色丁香婷婷综合基地_拔萝卜在线视频免费观看_小sao货水好多真紧h动态图

      PVD技術,特別是離子鍍（IP）技術在手表行業中主要應用在表殼、表帶的表面處理上，與傳統水電鍍技術相比，IP離子鍍在生產過程中無三廢排放，無劇毒物（氰化物）使用，環境友好，是一種綠色環保技術。而且，在鍍層性能上也遠超水電鍍，IP離子鍍層純度高，厚度均勻，致密性好，結合力好，耐磨性能好等。IP離子鍍在手表制造業內的應用，極大提升了手表外觀涂鍍層佩戴使用時間，一定程度上促進了手表制造業的發展與進步。
      目前市場上，常見的IP離子鍍膜工藝有：離子鍍黃金（IPG），離子鍍玫瑰金（IPRG），離子鍍黑（IPBlack），離子鍍鋼（IPS）等。利用IP離子鍍膜技術鍍金，既節省了用金量，又提高了涂層的耐磨及耐蝕性能，從而極大地提高了涂層的使用壽命。大量研究數據表明，厚度僅為傳統水溶液鍍金層（厚度為5微米）的1/50的IPG金涂層（厚度為0.1-0.2微米），其佩戴使用時間為傳統水溶液鍍金層的佩戴使用時間的3～4倍。
      IPG-就是在基材上先沉積一層厚度0.8-1.0微米的TiN涂層硬膜作為底層，再在TiN涂層上鍍覆一層厚度0.1-0.2微米的黃金層，根據顏色要求不同，黃金的顏色又分為1N色、2N色或3N色，IP金層色澤均一、靚麗，耐溫性能可達500℃，其正常佩戴使用時間在兩年以上。

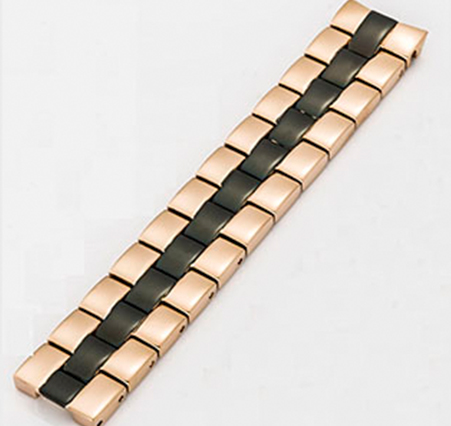

      IPRG-就是基材上先沉積一層厚度0.8-1.0微米的TiCN涂層硬膜作為底層，再在TiCN涂層上鍍覆一層厚度0.1-0.2微米的玫瑰金層，根據顏色要求不同，玫瑰金金的顏色又分為4N色（粉金）和5N色（紅金），IP玫瑰金層色澤均一、靚麗，耐溫性能可達175℃，其正常佩戴使用時間在一年以上。
      IPBlack-就是在基材上沉積一層黑色的涂層，通常這種黑色涂層的元素都是以C元素為主，摻雜一些比例的金屬元素，形成各種涂層組成成分，如：TiC+C，CrC+C或DLC等。
      IPS-就是在基材上沉積一層不銹鋼顏色的硬鉻涂層，這種硬鉻鍍層在大氣中很穩定，能長期保持其光澤，且硬度高，耐磨性、耐蝕性和耐熱性好。
